硫化氢气体探测器是一款高性能的产品，内置MCU，OLED显示，遥控操作，
采用了DS4智能气体传感器、良好的超大规模集成电路技术、专有数字模拟混
合通讯等技术研发而成，其稳定性好、灵敏度高、反应快、使用寿命长、具有
通讯和自诊断功能、安装维护方便等优势，充分的展现了典型智能化现场监测
仪表的良好性能，极大的满足了工业观场安全监测对设备高可靠性的要求。

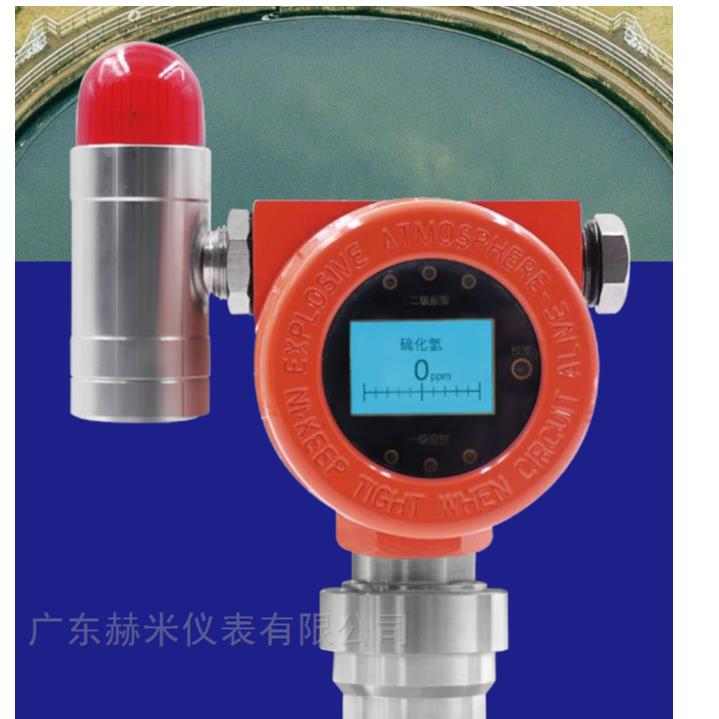

硫化氢气体探测器FDM-H2S

产品特点

· 多种信号输出：具有标准电流4~20mA，低限报警继电器输出和标准RS485接口

· OLED显示、遥控操作，高分贝声光报警器(可选)，报警点全量程可调

· 全量程范围的温度数字补偿，保证测量的准确性

· 兼容各种远程控制设备：PLC、DCS、控制报警器、二次仪表等

· 自动识别传感器并实时检测气室工作状况

· 本安电路及防爆外壳设计，现场维护安全、方便、快捷

检测原理

固态聚合物电化学气体检测技术

检测方式

在线监测、扩散式

同时输出4-20mA 和 RS485信号（可选标准协议或私有协议）

信号输出

三线制 4-20mA输出连接电缆：3芯屏蔽电缆线

四线制 RS485 输出连接电缆：4芯屏蔽电缆线

壳体材料

铸铝

隔爆等级

ExdⅡCT6Gb

防护等级

IP66

精度

± 5% F.S

工作温度

-40℃ ~ +60℃

工作湿度

10% ~ 95% RH非冷凝

传感器预期寿命

> 3年

工作电压

24V DC

工作电流

< 100mA @ 24V DC

继电器输出

无源开关量输出或有源输出（有源输出时触点容量24VDC@1A）

整机重量

1.14kg

产品名称        检测气体                   订货号                        量程                     分辨率               响应时间             备注

                               05-FDM-H2S-100-S20-02     0-100ppm             0.1ppm    < 3s (T90 < 60s)    标准协议/4-20mA

                               05-FDM-H2S-100-P20-02      0-100ppm              0.1ppm    < 3s (T90 < 60s)    私有协议/4-20mA

气体探测器    H2S      05-FDM-H2S-500-S20-02      0-500ppm              0.5ppm     < 3s (T90 < 60s)   标准协议/4-20mA

                                  05-FDM-H2S-500-P20-02      0-500ppm              0.5ppm     < 3s (T90 < 60s)   私有协议/4-20mA

                                  05-FDM-H2S-1000-S20-02     0-1000ppm            1ppm        < 3s (T90 < 60s)   标准协议/4-20mA

                                05-FDM-H2S-1000-P20-02     0-1000ppm             1ppm        < 3s (T90 < 60s)  私有协议/4-20mA

                                 05-FDM-H2S-5000-S20-02      0-5000ppm             1ppm       < 3s (T90 < 60s)   标准协议/4-20mA

                                05-FDM-H2S-5000-P20-02      0-5000ppm             1ppm       < 3s (T90 < 60s)    私有协议/4-20mA

硫化氢气体探测器FDM-H2S

检测原理

耐高湿、长寿命、抗中毒、高可靠性 适合恶劣工况环境下使用

固态电化学检测原理。其原理是将两个反应电 极，一个工作电极和对电极以及一个参考电极 放置在特定电解液中，然后在反应电极之间加 上足够的电压，使透过涂有重金属催化剂薄膜 的待测气体进行氧化还原反应。再通过仪器中 的电路系统测量气体电解时产生的电流，然后 由其中的微处理器计算出气体浓度。

警示 AQS探测器设计用于各种环境条件下，但是在存储、组装和操作过程中，由于传感器的原理与特性，为保证正常使用，用户在使用该探测器 时请严格遵循本文，以及通用型的电子器件和仪表应用方法，违规应用的将不在保修范围。尽管我们的产品具有很高的可靠性，但我们建议 在使用前检查探测器对目标气体的反应，确保现场使用。在产品使用寿命结束时，请勿将任何产品部件弃在生活垃圾中，请按照当地政府电 子垃圾回收规范进行处理。
